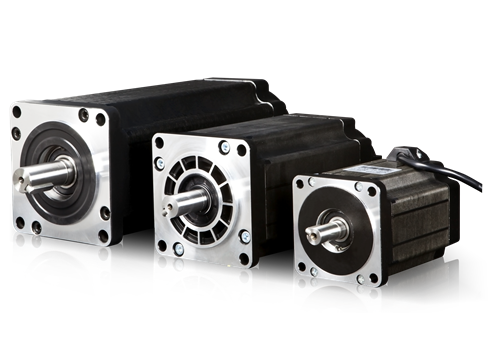

MP3三相开环电机
MP3系列三相开环步进电机，适配DP3系列三相高压步进步进驱动器。
选配原则
请参考矩频特性曲线选型。

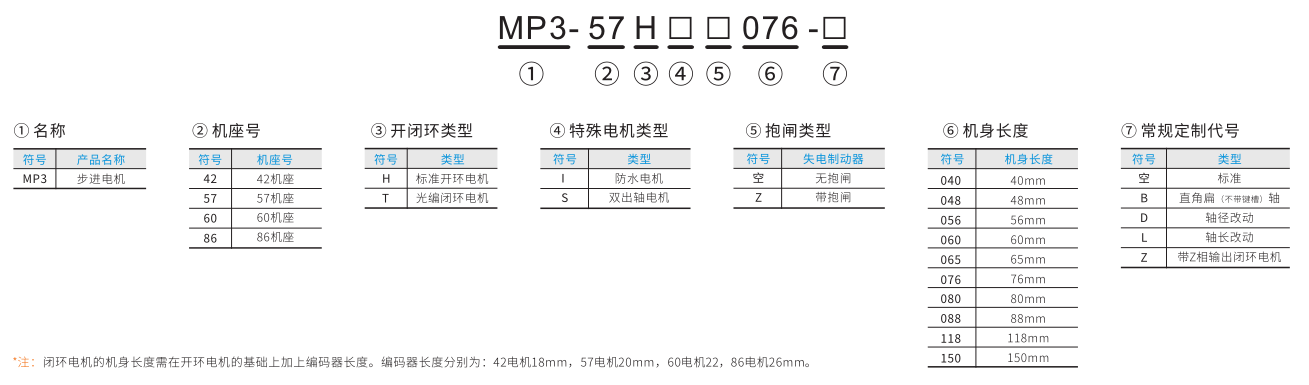

命名规则
选型表
三相开环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 | |
标准系列 | 抱闸系列 | |||||||
MP3-110H3153 | - | 110 | 1.2 | 12 | 6 | 平键6*30 | 19 | DP3L-11022A3 |
MP3-110H3186 | - | 1.2 | 16 | 6.4 | 平键6*30 | 19 | ||
MP3-110H3221 | - | 1.2 | 20 | 6.9 | 平键6*30 | 19 | ||
MP3-130H3223 | - | 130 | 1.2 | 28 | 6.9 | 平键8*36 | 24 | |
MP3-130H3255 | - | 1.2 | 35 | 6.9 | 平键8*36 | 24 | ||
MP3-130H3319 | - | 1.2 | 50 | 6.9 | 平键8*36 | 24 | ||
注：上图标注抱闸电机为重点推荐型号，公司常备库存。
外观尺寸图（单位：mm）
MP3-110系列：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-110H3153 | 151 | - |
MP3-110H3186 | 185 | - |
MP3-110H3221 | 219 | - |
MP3-130系列：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-110H3153 | 151 | - |
MP3-110H3186 | 185 | - |
MP3-110H3221 | 219 | - |
