MP3闭环电机
选配原则
请参考矩频特性曲线选型。

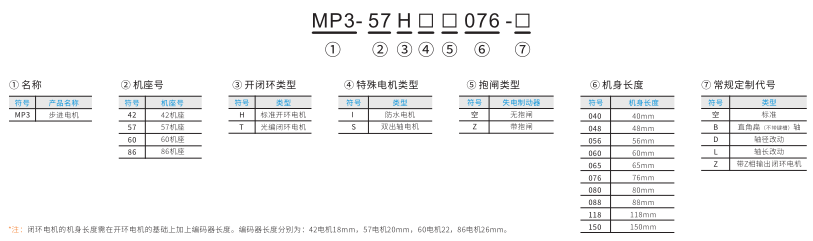

命名规则
选型表
闭环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 | |
标准系列 | 抱闸系列 | |||||||
MP3-42T048 | - | 42 | 1.8 | 0.5 | 1.68 | 平扁 | 5 | DP3F/C-305 |
MP3-42T060 | - | 1.8 | 0.8 | 1.7 | 平扁 | 5 | ||
MP3-57T056 | MP3-57TZ056 | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 | DP3F/C-705 |
MP3-57T076 | MP3-57TZ076 | 1.8 | 2.3 | 5 | 平扁 | 8 | ||
MP3-57T088 | MP3-57TZ088 | 1.8 | 3 | 5 | 平扁 | 8 | ||
MP3-57T110 | - | 1.8 | 3 | 4 | 平扁 | 8 | ||
MP3-60T088 | - | 60 | 1.8 | 3 | 5 | 平扁 | 8 | |
MP3-86T080 | MP3-86TZ080 | 86 | 1.8 | 4.5 | 4 | 平键5*25 | 14 | DP3F/C-808 |
MP3-86T080-D12.7 | - | 1.8 | 4.5 | 4 | 平键5*25 | 12.7 | ||
MP3-86T098 | MP3-86TZ098 | 1.8 | 8 | 6 | 平键5*25 | 14 | ||
MP3-86T118 | MP3-86TZ118 | 1.8 | 8.5 | 6 | 平键5*25 | 14 | ||
MP3-86T118-D12.7 | - | 1.8 | 8.5 | 6 | 平键5*25 | 12.7 | ||
MP3-86T150 | MP3-86TZ150 | 1.8 | 12 | 6 | 平键5*25 | 14 | ||
注：上图标注抱闸电机为重点推荐型号，公司常备库存。
外观尺寸图（单位：mm）
MP3-42：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-42T048 | 66 | - |
MP3-42T060 | 78 | - |
MP3-57：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-57T056 | 76 | 116 |
MP3-57T076 | 96 | 136 |
MP3-57T088 | 110 | 147 |
MP3-57T110 | 130 | - |
MP3-60：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-60T088 | 110 | - |
MP3-86：
