DM5F-2A伺服驱动器
扁平式外观结构设计，接线方便，节省安装空间；支持龙门同步，实现双轴精准同步；支持Modbus RTU、EtherCAT、CANopen多种通讯协议；内置电子凸轮、双轴同动插补功能，定位更精准，响应更快速；支持位置、速度、转矩模式，多模式无缝切换
产品说明
三种控制方式，无缝切换：位置控制、速度控制、转矩控制
6路SI输入，6路SO输出
输入形态：脉冲+方向、AB相脉冲、CW/CCW信号
输入频率：集电极开路200kpps，差分500kpps
接口电路：集电极（+24V电平），差分（+5V电平）
通讯口：RS232、RS485标配
命名规则
1： | 系列名称 | DS5K：精简型伺服驱动器 |
2： | 输入电压 | 2：AC220V |
3： | 功率 | 0P4：0.4KW |
0P7：0.75KW | ||
4： | 编码器类型 | PTA：通讯编码器 |
规格参数
项目 | DM5F系列二合一伺服 | ||
基本规格 | 功率范围 | 0.4~0.75KW | |
输入电源 | 单相AC200～240V； 三相AC200～240V，使用50/60Hz； | ||
编码器反馈 | 17Bit/23Bit通讯编码器 | ||
控制方式 | 三相全波整流IPM PWM控制、正弦波电流驱动方式 | ||
使用 环境 | 环境温度 | 运行：-10～+40℃（无凝露）/保存：−20～+60℃（无凝露） | |
环境湿度 | 运行/保存：90%RH以下（无凝露） | ||
耐振动/耐冲击 | 4.9m/s2/ 19.6m/s2 | ||
功能 | 保护功能 | 过压、欠压、过热、过流、过载、超速、模拟输入异常、位置偏差过大、输出短路、编码器异常、再生异常保护、超程保护、振荡保护、运行断线保护等 | |
动态制动器 | 无 | ||
通讯功能 | RS232/RS485：标准MODBUS RTU协议 | ||
制动电阻 | 内置制动电阻、可外接制动电阻 | ||
显示及操作 | 5位LED指示灯、电源指示灯、2个运行指示灯、4个按键操作 | ||
负载变动率 | 0～100%负载时：±0.01%以下（额定转速时） | ||
电压变动率 | 额定电压±10%：0.01%（额定转速时） | ||
温度变动率 | 20±25℃：±0.1%以下（额定转速时） | ||
输入输出信号 | 位置 输出 | 输出形态 | ABZ相5V差分 |
分频功能 | 支持 | ||
集电极Z相输出 | 支持 | ||
模拟量输入 | 无 | ||
数字输入 | 6路SI输入 | ||
伺服使能、报警清除、禁止正转、禁止反转、转矩限制选择、内部速度选择、齿轮比切换、模式切换、脉冲输入禁止、零速锁定、位置偏差清除、内部位置换步信号、内部控制模式方向切换 | |||
数字输出 | 6路SO输入 | ||
定位完成、伺服准备就绪、报警输出、转矩限制输出、同速检测、旋转检测、速度到达、制动器释放输出、警告输出 | |||
位置控制模式 | 最大输入脉冲频率 | 集电极开路：200kpps 差分：500kpps | |
脉冲指令模式 | 可接受3.3~5V、18~24V脉冲+方向、AB相脉冲、CW/CCW信号 | ||
控制方式 | 外部脉冲/内置位置 | ||
前馈补偿 | 0~100%（设定分辨率为1%） | ||
定位完成宽度设定 | 0～65535指令单位（设定分辨率为1指令单位） | ||
电子齿轮比 | 1/10000≤B/A≤10000 | ||
速度控制模式 | 控制方式 | 内部三段速、外部速度模式 | |
指令平滑方式 | 低通滤波器，平滑滤波器 | ||
模拟量输入 | 电压范围 | 无 | |
输入阻抗 | 无 | ||
转矩限制 | 内部参数 | ||
速度变动率 | 外部负载额定变动0~100%负载时：±0.01%以下（额定转速时） | ||
额定电压±10%：0.01%（额定转速时） | |||
环境温度20±25℃：±0.1%以下（额定转速时） | |||
转矩控制模式 | 控制方式 | 内部转矩 | |
指令平滑方式 | 低通滤波器，平滑滤波器 | ||
模拟量输入 | 电压范围 | 无 | |
输入阻抗 | 无 | ||
速度限制 | 支持 | ||
总线控制模式 | 控制轴数 | 无 | |
通讯协议 | 无 | ||

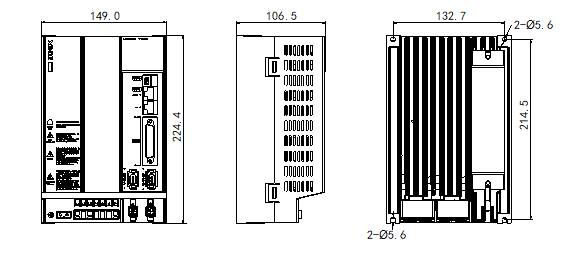

产品尺寸(单位：mm)
DM5F-20P4-2A、DM5F-20P7-2A 单位：mm
