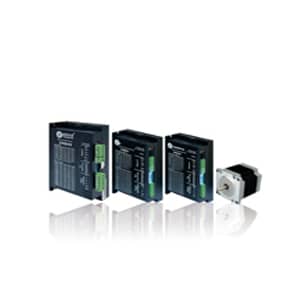

DM系列经典型脉冲型驱动器

十年市场考验
全球销量强大
系列型号齐全
质量稳定可靠

  1. 详细信息

精品数字式步进驱动器DM系列产品,采用32位DSP处理器,集合九大革命性电机控制技术,可驱动35-130全系列两相、三相步进电机。针对不同电机能够自动生成最优控制参数,大限度发挥电机的性能,使电机运行达到超平稳、超低噪声、超低发热的“三超性能”。


产品特点


  • 工作电压范围涵盖24VDC~80VDC,60VAC~220VAC;

  • 工作电流范围0.1A~11.7A(峰值电流);

  • 支持脉冲/方向或双脉冲控制模式,可接收差分和单端式信号指令;

  • 光耦隔离信号输入,抗干扰能力强;

  • 提供15档常规微步细分设定值,最大细分数为256(51200ppr),允许用户在最大微步细分范围内任意设定细分数;

  • 提供7档常规电流设定值,允许用户在最大工作电流范围内任意设定电流,分辨率为0.1A;

  • 控制脉冲停止超过400ms时,电机电流自动减半,进一步降低电机发热;

  • 提供图形化专业调试软件ProTuner,通过RS-232通讯接口配置驱动器控制参数,还可设置梯形波速度测试模式和点位运动测试模式;

  • 针对电机运行特点,低速、中速采用不同的抗振策略,确保电机全速范围内运行平稳;

  • 电机参数自动识别和控制参数自动整定,针对不同电机能够自动生成控制参数,大限度发挥电机的性能;

  • 内置微步细分算法,实现低细分控制指令,高细分运行效果;

  • 高可靠性,提供过压、过流等保护功能。

应用领域

适合各种中小型自动化设备和仪器,例如:激光加工设备、雕刻设备医疗设备、测量设备、电子加工设备、纺织服装设备等。在用户期望低振动、低噪声的设备中应用,效果更佳。


规格参数:

型号

相数

电流(A)

电压(V)

细分数

适配电机

重量(kg)

外形尺寸(mm)

控制信号

DM422

两相

0.5-2.2

18-36 DC

1-256

39,42

0.15

86*55*20

单端

DM432C

两相

1.31-3.2

20-40 DC

1-256

39,42

0.2

116*69*26

差分/单端

DM442

两相

1.46-4.2

18-36 DC

1-256

42,57

0.2

116*69*26.5

差分/单端

DM542

两相

1.0-4.2

18-48 DC

1-128

57,60

0.23

118*75.5*33

差分/单端

DM556

两相

2.1-5.6

18-48 DC

1-128

57,60

0.28

118*75.5*33

差分/单端

DM856

两相

2.1-5.6

18-70 DC

1-128

57,60,86

0.28

118*75.5*33

差分/单端

DM860

两相

2.4 -7.2

18-80 DC

1-256

57,60,86

0.38

151*97*48

差分/单端

DMA860H

两相

2.4 -7.2

18-80 AC

1-256

57,60,86

0.57

151*97*53

差分/单端

DM1182

两相

2.2-8.2

90-130 AC

1-256

86,110

1.3

200*145*83

差分/单端

DM2282

两相

2.2-8.2

180-240 AC

1-256

86,110,130

1.7

200*145*83

差分/单端

3DM580

三相

2.5-8.0

18-48 DC

1-256

57,86

0.27

118*75.5*34

差分/单端

3DM2283

三相

2.1-11.7

180-240 AC

1-256

110130

1.7

200*145*83

差分
