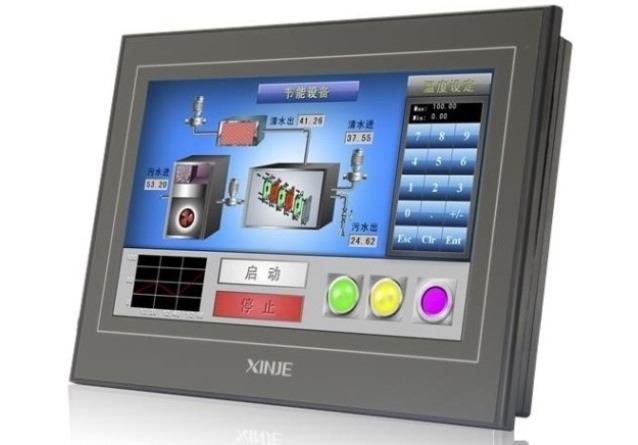

TG系列超薄款触摸屏
全新外观设计，比普通款更薄1677万色，画质细腻无痕，显示效果媲美液晶显示器
产品说明
全新外观设计，比普通款更薄
1677万色，画质细腻无痕，显示效果媲美液晶显示器
下载、启动、运行，三位一体的超高速响应
支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
支持BMP、JPEG格式图片显示
丰富的立体3D图库，画面更生动
灵活的部件选择空间，自定义动画轨迹设计
数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
配方数据的存储与双向传送，提高工作效率
产品特点
1. ARM9 CPU，400MHz主频，128MB存储容量
2. 10.1~7英寸，1677万色，TFT液晶显示，LED背光
3. 2个COM口，独立通讯，支持RS232/RS422/RS485通讯方式，可实现多屏一机
4. 标配时钟
5. USB-B接口，实现数据传输
型号说明
1： | 系列名称 | TG |
2： | 显示尺寸 | A63：10.1英寸 |
765：7英寸 | ||
3： | 产品类型 | S：超薄款，黑色面膜 |
G：超薄款，灰色面膜 | ||
4： | 接口类型 | ET：配备USB-B下载口、USB-A U盘口、以太网口 |
UT：配备USB-B下载口、USB-A U盘口 | ||
MT：配备USB-B下载口 | ||
XT：配备USB-B下载口 | ||
5： | 类型 | (P)：耐油型 |
规格参数
型号 | TGA63S | TGA63G | TG765S | TG765G | ||
TGA63S-MT TGA63S-UT TGA63S-ET | TGA63G-MT TGA63G-UT TGA63G-ET | TG765S-MT TG765S-UT TG765S-ET | TG765S-XT | TG765G-MT TG765G-UT TG765G-ET | TG765G-XT | |
产品特性 | ||||||
尺寸 | 10.1 | 7 | 7 | |||
分辨率 | 1024*600 | 800*480 | 800*480 | |||
液晶屏 | TFT液晶显示，LED背光 | |||||
显示颜色 | 1677万色 | |||||
亮度（cd/m2） | 200 | |||||
触摸面板 | 四线电阻式触摸屏 | |||||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |||||
存储器 | 128MB | |||||
外部接口 | ||||||
PLC口 | RS485 | RS485 | RS232 | RS485 | RS232 | |
Download口 | RS232/RS422/RS485 | RS232/RS422/RS485 | RS232 | RS232/RS422/RS485 | RS232 | |
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | |||||
USB接口2 | USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 | |||||
以太网口 | -ET型号支持 | |||||
电气特性 | ||||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | |||||
消耗电流 | 270mA | 200mA | 200mA | |||
允许失电 | 10ms以下（实际失电小于1s） | |||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |||||
环境 | ||||||
运行温度 | 0℃~50℃ | |||||
存储温度 | -20℃~60℃ | |||||
运行湿度 | 10%RH~90%RH（无凝露） | |||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |||||
空气 | 无腐蚀性气体 | |||||
冷却方式 | 自然风冷 | |||||
防护等级 | 前面板符合IP65 | |||||
尺寸 | ||||||
外部尺寸（mm） | 277.0*191.7*44.0 | 207.0*148.0*38.5 | 207.0*148.0*38.5 | |||
面板开孔尺寸（mm） | 260.2*179.7 | 192.0*138.5 | 192.0*138.5 | |||
注意：1、S为黑色外壳，G为灰色外壳
2、以上所有型号标配时钟。
产品外形及尺寸（单位：mm）

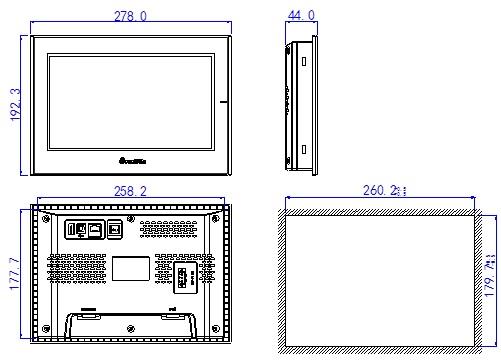

TGA63G系列：

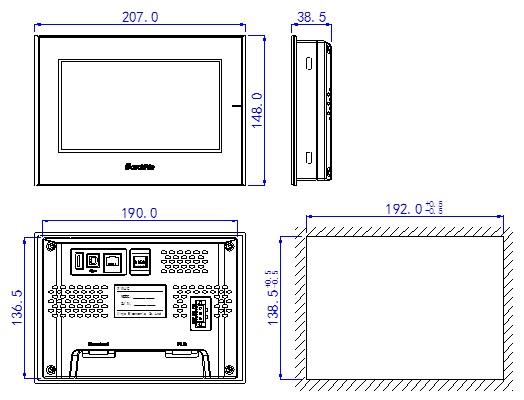

TG765S系列：
