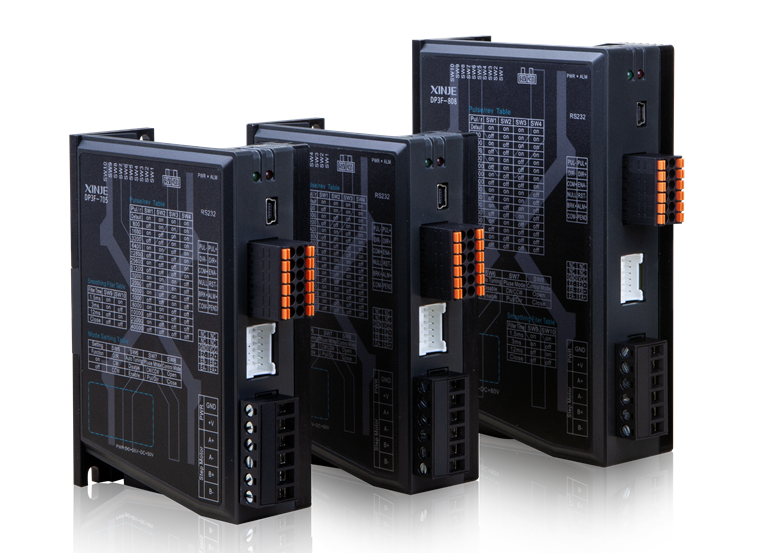

DP3F闭环步进驱动器

闭环控制技术,采用编码器作为位置反馈,可对位置偏差进行实时补偿,从根本上解决传统步进电机丢步的问题。可根据负载和速度实时调整电流大小,运行更平稳,电机发热更低。

  1. 详细信息

产品说明

采用编码器作为位置反馈,可对位置偏差进行实时补偿,从根本上解决传统步进电机丢步的问题;

可根据负载和速度实时调整电流大小,运行更平稳,电机发热更低;

相对于开环步进,明显提升电机的高速性能;

脉冲和方向输入电平支持5V和24V,滑拨开关选择;

4位拨码,可设定16档细分,满足大部分客户的需求;

可拨码改变电机旋转方向;

有上电自整定功能,拨码可选;

支持单双脉冲模式,拨码可选;

指令平滑时间拨码可选,方便调试,提高电机运行时的平稳性;

两路数字输入信号:使能信号输入和报警清除信号输入;

三路数字输出信号:报警信号输出,到位/Z信号输出,抱闸信号输出;

具有过流、过压、堵转检测、失步补偿等保护功能。


产品规格

驱动器型号

DP3F-305

DP3F-705

DP3F-808

输入电源电压(VDC)

20~50

20~50

20~80

输出电流峰值(A)

1~3

1~7

1~8.4

匹配电机(机座)

42

57/86

86

步进脉冲频率(KHz)

24V信号200K,5V差分信号500K

控制信号输入电压(VDC)

5/24(滑拨开关设定)

使用

环境

使用场合

尽量避免粉尘,油雾及腐蚀性气体

环境温度

0℃~50℃

最高工作温度

60℃

湿度

40%~90% RH(不能结露或有水珠)

振动

5.9m/s2   Max

保存温度

-20℃~65℃

外形尺寸(单位:mm)

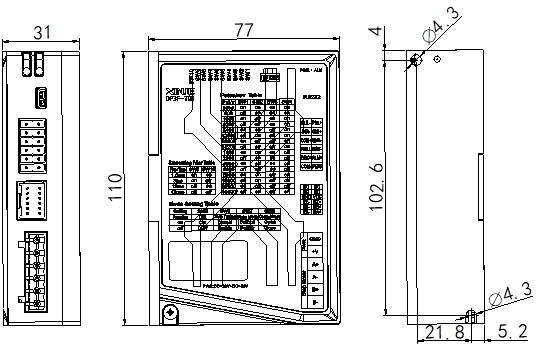

DP3F-305、DP3F-705

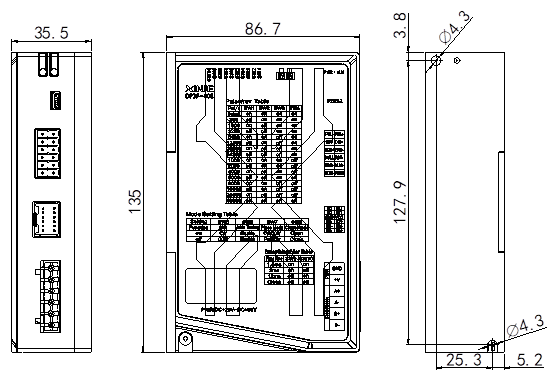

DP3F-808
