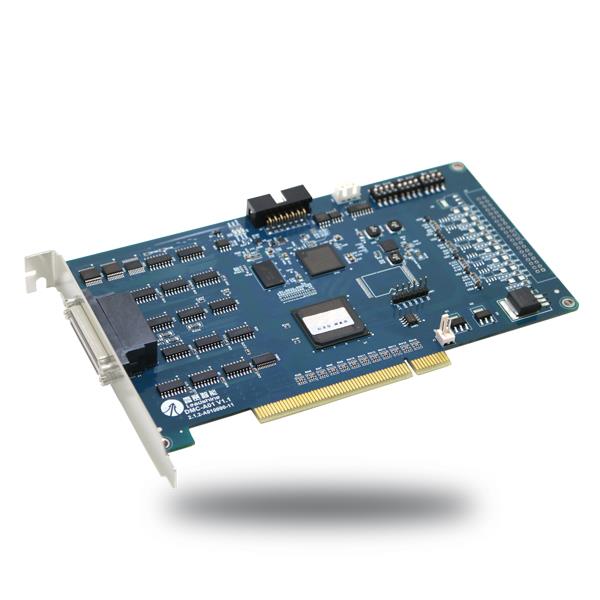

DMC3C00十二轴高性能点位卡

■ 十二轴伺服/步进电机控制
■ 十二轴增量式编码器
■ 优秀的PVT规划
■ 高速位置锁存\比较及触发
■ 丰富的IO控制与延时翻转
■ 优秀的T型、S型速度曲线
■ 在线变速、在线变位置
■ 简单直线插补、圆弧插补
■ 总线扩展

详细信息

DMC3000系列高级点位控制卡，是雷赛智能推出的功能丰富、性能优良的高性能脉冲型点位控制卡。可控制1-8轴伺服或步进电机，每轴最高频率4MHz，支持S型曲线，在线变速/变位置，PVT，简单直线插补，圆弧插补，高速位置锁存，高速位置比较输出，编码器反馈等高级点位功能。位置指令可用单脉冲(脉冲+方向)或双脉冲（CW脉冲+CCW脉冲）方式输出，可以是单端或者差分式，适合控制各种接口的伺服、步进及其组合。
另外控制卡本身自带多路通用I/O口，能满足大部分应用场合的I/O需求。同时，支持CAN 总线I/O扩展，通过外接总线模块也可满足大批量I/O点数的场合，方便控制系统的I/O扩展与升级。
该系列产品配备有WINDOWS系统下的动态链接库，方便编写自己的应用软件，还提供了功能丰富、界面友好的MOTION3000调试软件，无需编程即可测试控制卡接口及电机驱动系统。

类型		系列	DMC3000系列
		型号名称	DMC3400A	DMC3600	DMC3800	DMC3C00
		适用场合	高级点位运动	高级点位运动	高级点位运动	高级点位运动
外设与接口		轴数	4轴	6轴	8轴	12轴
		输出脉冲最高频率	4M	4M	4M	4M
		编码器轴数	4轴	6轴	8轴	8轴
		编码器最高反馈频率	4M	4M	4M	4M
		手轮最高输入频率	500K	500K	500K	500K
		伺服I/O:ALM、RDY、INP、SVON、ERC	√	√	√	√
		HOME、限位EL	√	√	√	√
		通用数字量输入	16路	16路	16路	16路
		数字量输出	14路	16路	16路	16路
软件		演示软件	√	√	√	√
		编程环境	WINDOWS操作系统
		编程语言	VB/VC/C#/Labview
		函数库	√	√	√	√
基本运动控制功能	运动类型	回原点运动	√	√	√	√
		JOG运动	√	√	√	√
		点位运动	√	√	√	√
	曲线规划	对称T型曲线运动规划	√	√	√	√
		对称S型曲线运动规划	√	√	√	√
		速度运动在线变速度功能	√	√	√	√
通用点位功能	曲线规划	非对称T型曲线运动规划	√	√	√	√
		非对称S型曲线运动规划	√	√	√	√
		点位运动在线变位置功能	√	√	√	√
		点位运动在线变速功能	√	√	√	√
	简单插补	多轴直线插补功能	√	√	√	√
	简单插补	2轴圆弧插补功能	√	√	√	√
	辅助功能	高速位置比较输出（单点）	√	√	√	√
		高速锁存（单点）	√	√	√	√
		手轮脉冲跟随功能	√	√	√	√
		硬件急停功能	√	√	√	√
		硬件限位功能	√	√	√	√
		软件限位功能	√	√	√	√
高级点位功能	运动功能	点位运动强制变位功能	√	√	√	√
	运动功能	2组插补同时运行功能	√	√	√	√
	辅助功能	二维位置比较输出	√	√	√	√
		高速位置比较输出(128点)	√	√	√	√
		高速锁存（1000点)	√	√	√	√
		I/O计数功能	√	√	√	√
		I/O输出延时翻转	√	√	√	√
		总线I/O扩展功能	√	√	√	√
		加密功能	√	√	√	√
	曲线规划	PT运动规划	√	√	√	√
	曲线规划	PVT运动规划	√	√	√	√

应用于LED固晶、视觉检测、同步检测、探针测试、飞针测试等高速高精度点位运动应用场合。
