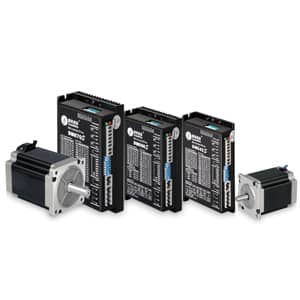

DM-S/DM V3.0系列升级型脉冲型驱动器
性能提升10%~25% 功能增加十余项 兼容传统DM/M/ND系列 抗干扰能力显著提升
DM-S系列是雷赛智能基于DM系列十年应用经验和工艺积累而精心打磨出来的升级版步进驱动产品，既保留了DM系列稳定可靠的品质和低噪声、低发热、低振动的特色，又提升了运动性能、增加了十余项功能、改善了抗干扰能力。DM-S系列可驱动所有20/28/35/42/57/60/86/110机座的步进电机，特别适合于需要稳定可靠、高性能步进驱动器的领先型设备厂家！
产品特点
驱动性能显著提升
电机加速性能和高速性能显著提升，电机输出力矩比原来的DM系列提升大约10-25%，加速能力和最高速度相应提高。
轻易设定指令平滑
可以通过拨码开关选择内部细分或者三档指令平滑
第二组功能拨码
除常规的细分、电流设定外，驱动器还增加了第二组拨码开关，带来指令平滑/微细分选择、自整定、报警阻态、单双脉冲模式、自检运动设置等更多可选功能
显著提升抗干扰性
通过外壳优化和电路改进，明显提升驱动器抗干扰能力，改善产品形象，更加稳定可靠。
规格参数：
驱动器 | 输入电源电压（Vdc） | 输出电流峰值（A） | 控制信号输入电流（mA） | 输入信号电压（Vdc） | 信号脉冲频率（KHz） | ||||
最小值 | 典型值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | |||
18 | 24 | 36 | 0.3 | 1.5 | 7 | 16 | 5 | 70 | |
18 | 24 | 36 | 0.3 | 2.2 | 7 | 16 | 5 | 70 | |
18 | 24/36 | 48 | 1.0 | 4.2 | 7 | 16 | 5/24 | 200 | |
18 | 36 | 48 | 1.8 | 5.6 | 7 | 16 | 5/24 | 200 | |
18 | 68 | 80 | 2.6 | 7.0 | 7 | 16 | 5/24 | 200 | |
20 | 68 | 80 | 2.7 | 8.2 | 7 | 16 | 5 | 200 | |
20(Vac) | 70(Vac) | 80(Vac) | 2.7 | 8.2 | 7 | 16 | 5 | 200 | |
18 | 36/48 | 48 | 2.0 | 8.0 | 7 | 16 | 5 | 500 | |
注：电机允许的最高转速随着供电电压的提升而提高，高速运行环境下，可在最大值之内适当提升供电电压值。驱动器输入信号5~24V兼容，但在强干扰环境下，如果上位机电平为24V，建议串接外部电阻。
