总线型驱动器

网站首页 > 总线型驱动器 > CL3-EC系列EtherCAT总线

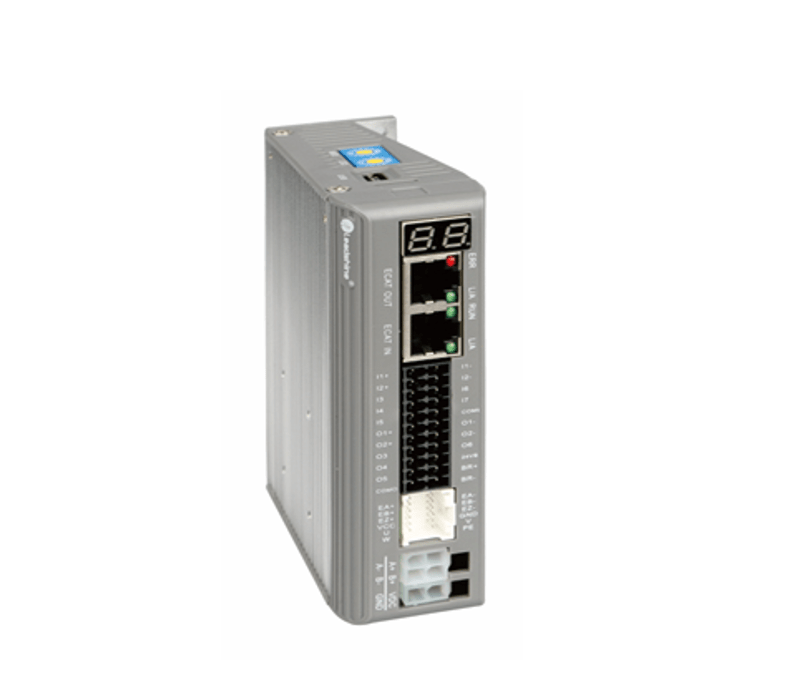

CL3-EC系列EtherCAT总线

支持COE(CiA402协议)
支持CSP、PP、PV、HM等控制模式
兼容市面上主流EtherCAT主站
闭环控制,高速运行不丢步
LED显示地址、报警、速度等功能

  1. 详细信息

CL3-EC系列是雷赛在十多年闭环步进研发的基础上,融合 EtherCAT 总线技术打造的高速总线型闭环步进驱动产品。它支持COE (CANopen over EtherCAT)协议,符合CiA402标准,总线传输速率可达100Mb/s,可实现闭环步进系统的实时控制与实时数据传输,具有高性能、高传送速度,高可靠性通讯等优点。CL3-EC系列可驱动20/28/42/57/60/86等机座闭环步进电机,对于多轴闭环应用,采用高效、稳定、成熟的EtherCAT工业总线方案能够给客户带来空间、成本及系统复杂度的显著优化。


产品特点

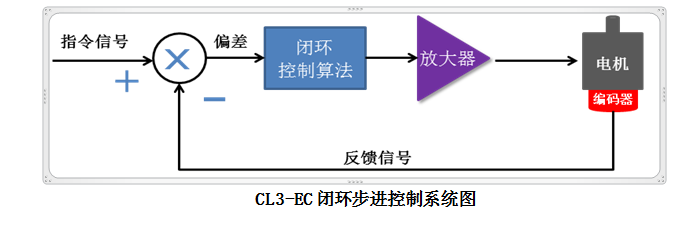

闭环控制技术,运行不丢步

采用编码器作为位置反馈,使步进电机具有伺服闭环特性,可对位置偏差进行实时补偿,从根本上解决传统步进电机丢步的问题。

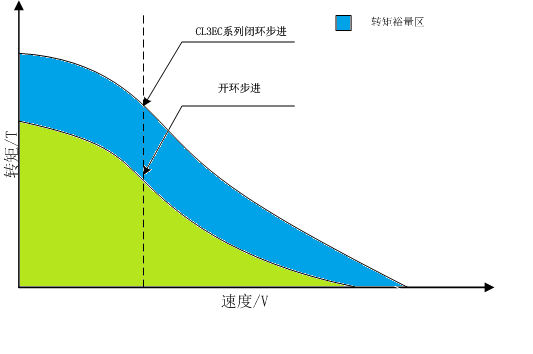

新一代闭环控制算法,实现闭环步进的高速度和高转矩

采用EtherCAT总线技术并结合最新的闭环控制算法,相较于传统的开环步进驱动,最大转速可达2500rpm,并提升有效转矩达30%以上。

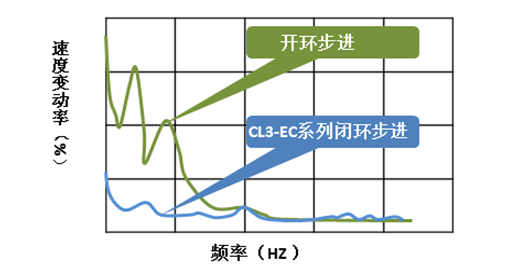

降低电机振动噪声,电机运行更平稳

采用变电流控制技术,降低低速振动噪声,实现步进电机的平稳运行。

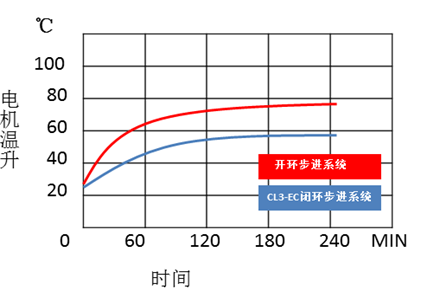

电机发热更小

相对于普通开环驱动系统电机采用固定的电流运行方式,CL3-EC闭环控制系统会依据负载和速度情况实时调整电机电流大小,进一步减小电机发热。



免调试

传统的的伺服系统,在安装完成后需进行繁琐的人工手动增益调整,CL3-EC系列闭环步进,采用步进电机闭环控制算法的优点,减少了闭环系统需要调整增益的步骤



型号

相数

输出电流

供电电压

输入信号

输出信号

适配电机

外形尺寸

CL3-EC503

2

0.5-3.0A

20-50Vdc

7路数字量输入

7路数字量输出

20/28/35/42机座

130*90.4*34mm

CL3-EC507

2

3.0-7.0A

20-50Vdc

7路数字量输入

7路数字量输出

42/57/60机座

130*90.4*34mm

CL3-EC808AC

2

4.0-8.0A

20-80Vac

7路数字量输入

7路数字量输出

86机座

151*113*40mm
