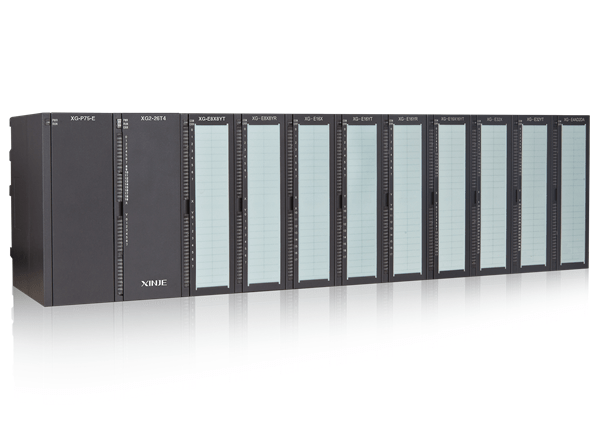

XG2系列基本单元
中型PLC，功能强大、适用性强、存储空间更大。程序容量16MB、速度是XG1的5-6倍。支持EtnerCAT总线功能，可控制32轴伺服电机同步运动
产品特点
中型PLC，功能强大、适用性强、存储空间更大
程序容量16MB、速度是XG1的5-6倍
支持EtnerCAT总线功能，可控制32轴伺服电机同步运动
支持4路高速脉冲输出，4路200KHz差分输入高速计数
支持插补、随动等运动控制指令
支持NPN和差分两种信号输入，晶体管输出，DC24V电源
最多可外接16个扩展模块
支持PID、外部中断、C函数功能块、基本的逻辑控制和数据运算
支持Ethernet通讯、MODBUS通讯等功能
带时钟并对数据进行掉电保持
命名规格
1： | 产品系列 | XG：XG系列中型可编程控制器 |
2： | 系列分类 | 2：XG系列2代 |
3： | 输入输出点数 | 26：18输入/8输出 |
4： | 输出点类型 | T：晶体管输出 |
5： | 脉冲路数 | 4：表示4路脉冲输出 |
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XG2-26T4 | - | 18点 | 8点 |
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%RH~95%RH(无凝露) |
通讯口1 | RS232，MODBUS，下载/上传程序和数据、连接其他设备 |
通讯口2 | RS485，MODBUS，连接人机界面、通讯设备等 |
通讯口3 | RS485，MODBUS，连接人机界面、通讯设备等 |
LAN口1 | RJ45，Ethernet通讯，支持连接上位机、远程监控、与局域网或因特网中的其他设备通讯 |
LAN口2 | RJ45，支持EtherCAT总线控制32轴电机 |
安装 | 直接安装在信捷XG-EB系列导轨上 |
接地 | 第三种接地(不可与强电系统公共接地) |
性能规格
项目 | 规格 | ||
程序执行方式 | 循环扫描方式 | ||
编程方式 | 指令、梯形图并用 | ||
处理速度 | 0.005~0.01us | ||
停电保持 | 使用FlashROM及锂电池 | ||
用户程序容量※1 | 16MB | ||
I/O 点数※2 | 总点数 | 26点 | |
输入点数 | 18点 X0~X21 | ||
输出点数 | 8点 Y0~Y7 | ||
内部线圈（X）※3 | 1280点：X0~X77、X10000~X30077 | ||
内部线圈（Y）※3 | 1280点：Y0~Y77、Y10000~Y30077 | ||
内部线圈（M、HM） | 798000点 | M0~M699999【HM0~HM47999】※4 | |
特殊用※5 SM0~SM49999 | |||
流程（S） | 84000点 | S0~S79999【HS0~HS3999】※4 | |
定时器（T） | 点数 | 58000点 | T0~T49999【HT0~HT7999】※4 |
规格 | 100ms定时器：设置时间0.1~3276.7秒 10ms定时器：设置时间0.01~327.67秒 1ms定时器：设置时间0.001~32.767秒 | ||
计数器（C） | 点数 | 58000点 | C0~C49999【HC0~HC7999】※4 |
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | ||
数据寄存器（D） | 810000字 | D0~D699999【HD0~HD99999】※4 | |
特殊用※5 SD0~SD9999 | |||
FlashROM寄存器（FD） | 75536字 | FD0~FD65535 | |
特殊用※5 SFD0~SFD9999 | |||
高速处理功能 | 高速计数、脉冲输出、外部中断 | ||
口令保护 | 6位长度ASCII | ||
自诊断功能 | 上电自检、监控定时器、语法检查 | ||
注释：
※1：用户程序容量指保密下载模式下的最大容量。
※2：指外部实际可以连接的输入/输出点数。
