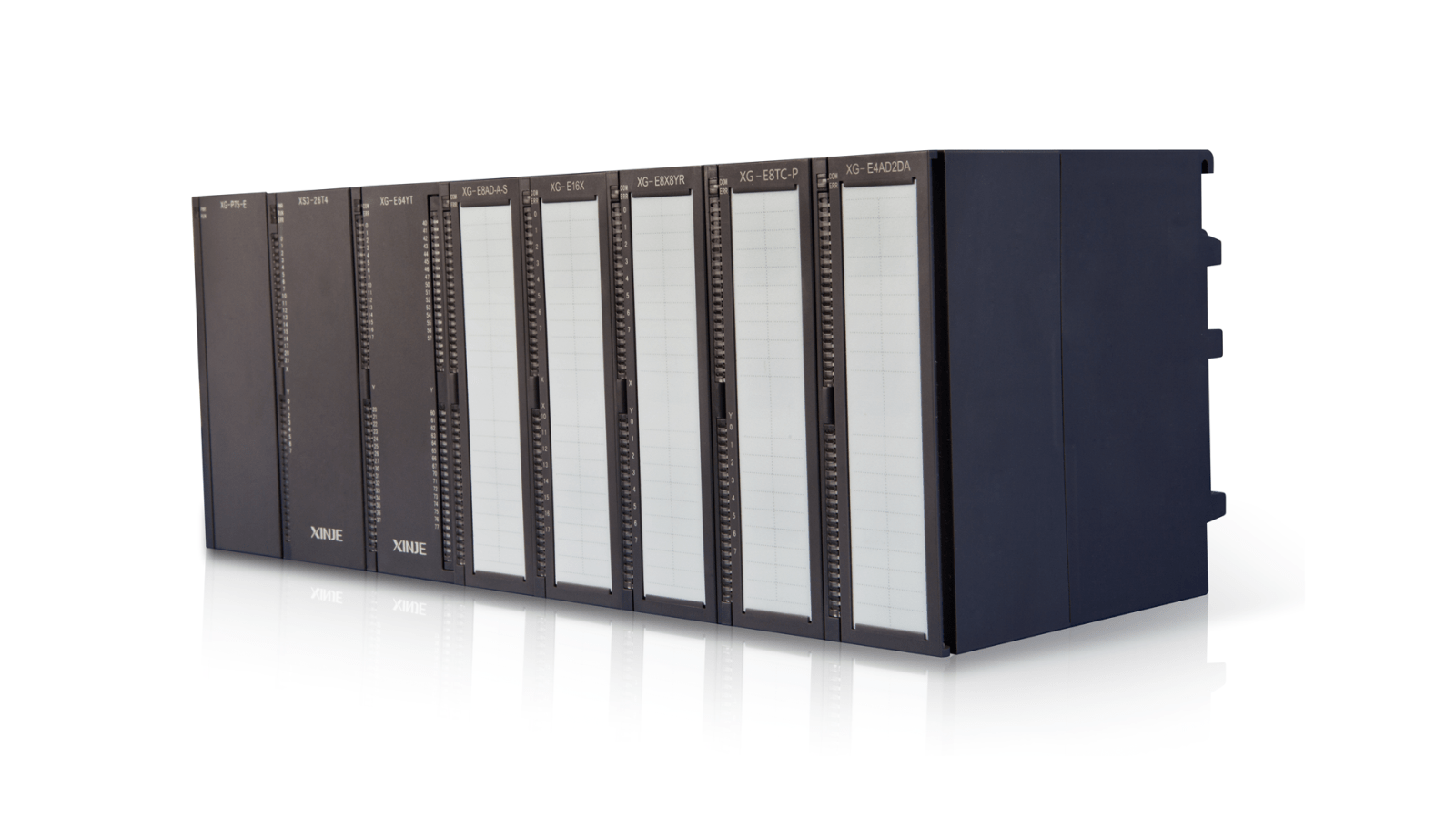

XS3系列基本单元
中型PLC，功能强大、适用性强、存储空间更大；程序容量16MB、速度是XG1的5-6倍；支持EtnerCAT总线功能，可控制32轴伺服电机同步运动；支持基于Codesys编程；支持在线下载
产品特点
全新高性能中型PLC，功能更强大、适用性更强、存储空间更大
基于Codesys编程平台，全面支持PLCopen编程规范；
可引用许多标准的功能函数库，开发专有的功能块和指令库；
支持EhterCAT运动控制、EtherCAT远程IO、Ehternet通讯；
32路电子凸轮功能；在线下载；
最多可扩展16个XG系列扩展模块；
支持4路200KHz脉冲输出、4路高速计数（最高200KHz）。
命名规格
1： | 产品系列 | XS：XS系列中型可编程控制器 |
2： | 系列分类 | 3：XS系列3代 |
3： | 输入输出点数 | 26：18输入/8输出 |
4： | 输出点类型 | T：晶体管输出 |
5： | 脉冲路数 | 4：表示4路脉冲输出 |
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XS3-26T4 | - | 18点 | 8点 |
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%RH~95%RH(无凝露) |
安装 | 直接安装在信捷XG-EB系列导轨上 |
接地 | 第三种接地(不可与强电系统公共接地) |
性能规格
项目 | 规格 | |
本体I/O | 总点数 | 26 |
输入点数 | 18 | |
输出点数 | 8 | |
最大I/O点数 | 1050 | |
高速定位 | 普通脉冲输出 | 4路，最高200K |
高速输入 | 单相/AB模式 | 4路，最高200K |
输入模式 | 差分输入 | |
扩展能力 | 右扩展模块 | 16 |
中断 | 外部中断 | 10 |
通讯功能 | RS232 | 1个，可连接IP修改工具或与其他设备通讯 |
RS485 | 2个，MODBUS，连接人机界面、通讯设备等 | |
RJ45口1 | LAN1：以太网通讯，支持程序下载与监控调试 | |
RJ45口2 | LAN2：EtherCAT实时总线主站 | |
总线运动控制 | EtherCAT总线方式，32轴 | |
凸轮控制 | EtherCAT总线方式，32轴 | |
编程方式 | ST、SFC、FBD、CFC、LD和IL | |
主处理器 | 主频800MHz | |
用户程序容量 | 16M | |
数据容量 | 8M | |
功能配置表
×不支持 √支持
系列及 点数 | 时钟 | USB口 | 通信 | 扩展 模块 | 高速计数路数 | 脉冲输出路数（T型/RT型） | 外部中断 | ||||
232 通信 | 485 通信 | Ethernet 通信 | EtherCAT 通信 | 递增 模式 | AB相 | ||||||
XS3系列 | |||||||||||
XS3-26T4 | √ | × | 1 | 2 | √ | √ | 16块 | 4 | 4 | 4 | 10 |
注意：所有机型均标配时钟功能。
外观尺寸图（单位：mm）
