XL系列AD左扩展ED模块

​XL系列PLC适配模拟量输入左扩展模块,包含4点规格。XL系列PLC一般可扩展1个ED模块。

  1. 详细信息


产品特点

XL系列PLC适配模拟量输入左扩展模块,包含4点规格。

XL系列PLC一般可扩展1个ED模块。

电源规格:DC24V

4路12位高精度模拟量输入

模拟量输入类型:电压、电流



命名规则


1:

系列名称

XL

2:

模拟量输入点数

4

3:

指代模拟量输入

AD

4:

模拟量输入类型

A:输入全部为电流型



V:输入全部为电压型

5:

指代ED模块

ED

型号一览表

型   号

功   能

XL-4AD-A-ED

4通道模拟量输入模块(12bit);电流输入(0~20mA、4~20mA)

XL-4AD-V-ED

4通道模拟量输入模块(12bit);电压输入(0~5V、0~10V)

    • PLC一般可扩展1个ED模块。

产品特点 规格参数 相关资料

基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

直接安装在DIN46277(宽35mm)的导轨上

性能规格

项目

电压输入

电流输入

4AD-V-ED

4AD-A-ED

模拟量输入范围

0~5V,0~10V

0~20mA,4~20mA

最大输入范围

±15V

0~40mA

数字输出范围

12位二进制数(0~4095)

分辨率

1/4095(12Bit)

综合精确度

1%

转换速度

10ms/通道

模拟量用电源

DC24V±10%,150mA

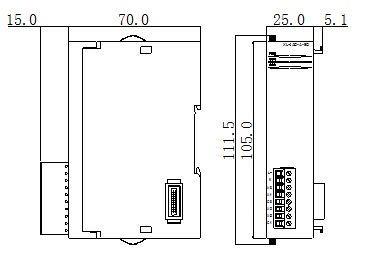

外观尺寸图(单位:mm)
