XL系列AD/DA扩展模块
XL系列PLC适配模拟量输入输出右扩展模块，包含4点输入、2点输出规格。XL系列PLC一般可扩展10~16个模块。
产品特点
XL系列PLC适配模拟量输入输出右扩展模块，包含4点输入、2点输出规格。
XL系列PLC一般可扩展10~16个模块。
电源规格：DC24V
14位高精度模拟量输入、12位高精度模拟量输出
模拟量输入类型：电压、电流可选
模拟量输出类型：电压、电流可选
模拟量输入、模拟量电压输出为双极性
命名规则
1： | 系列名称 | XL |
2： | 指代扩展模块 | E |
3： | 模拟量输入点数 | 4 |
4： | 指代模拟量输入 | AD |
3： | 模拟量输出点数 | 2 |
4： | 指代模拟量输出 | DA |
型号一览表
型 号 | 功 能 |

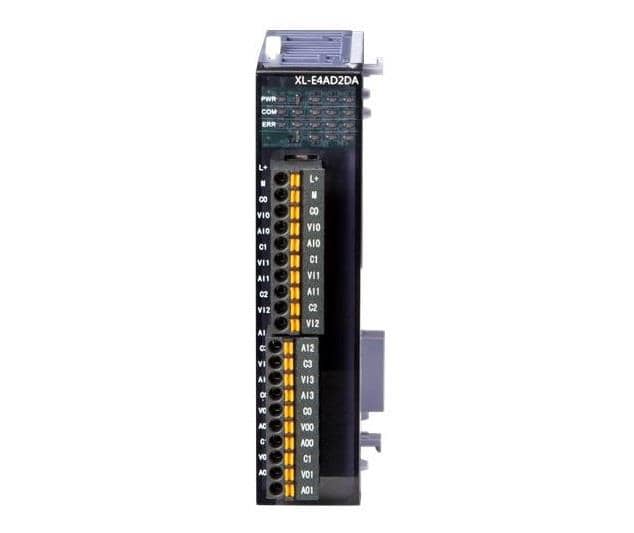

XL-E4AD2DA | 4通道14bit模拟量输入（电流、电压可选），双极性输入； 2通道12bit模拟量输出（电流、电压可选），电压双极性输出； |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | 电压输出 | 电流输出 |
4AD2DA | 4AD2DA | 4AD2DA | 4AD2DA | |
模拟量输入范围 | 0~5V,0~10V, -5~5V,-10~10V | 0~20mA,4~20mA -20~20mA | - | - |
最大输入 范围 | DC±15V | -40~40mA | - | - |
模拟量输出范围 | - | - | 0~5V,0~10V -5~5V,-10~10V （外部负载电阻2KΩ~1MΩ） | 0～20mA 4～20mA （外部负载电阻小于500Ω） |
数字输入范围 | - | - | 12位二进制数 | |
0~4095或-2048~2047 | 0~4095 | |||
数字输出范围 | 14位二进制数 0~16383或-8192~8191 | - | ||
分辨率 | 1/16383(14Bit)；转换数据以16进制形式存入PLC(14Bit) | 1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit) | ||
综合精确度 | 1% | |||
转换速度 | 2ms/1通道 | 2ms/1通道 | ||
模拟量用电源 | DC24V±10%，150mA | |||

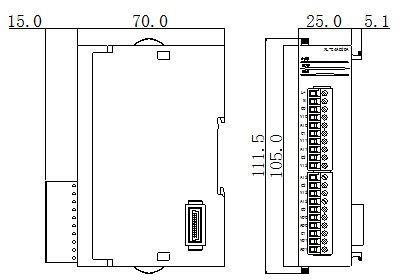

外观尺寸图（单位：mm）
