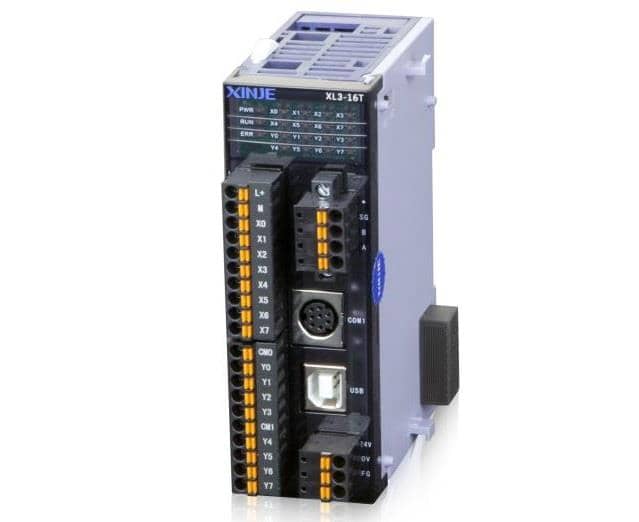

XL3系列基本单元
薄型PLC，小巧实用，节省安装空间；支持2路高速脉冲输出（T型支持），3路AB相高速计数
产品特点
薄型PLC，小巧实用，节省安装空间
支持2路高速脉冲输出（T型支持），3路AB相高速计数
8/16点输入、8/16点输出，晶体管/继电器输出，DC24V电源
最多可外接扩展10个扩展模块、1个ED模块
支持USB口高速下载
具有更高的处理速度，约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | XL3-16R | XL3-16T | - | 8点 | 8点 |
- | - | - | - | XL3-32T | - | 16点 | 16点 | |
PNP型 | - | - | - | XL3-16PR | - | - | 8点 | 8点 |
- | - | - | XL3-32PR | - | - | 16点 | 16点 | |
功能配置表
×不支持 √支持
系列及 点数 | USB口 | 232口 | 通信 | 扩展 模块 | 扩展 BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部中断 | ||
485 通信 | 自由 通信 | 递增 模式 | AB相 | |||||||
XL系列 | ||||||||||
XL3-16 | 1 | 1 | √ | √ | 10块 | × | 3 | 3 | 2 | 6 |
XL3-32 | 1 | 1 | √ | √ | 10块 | × | 3 | 3 | 2 | 6 |
注意：所有机型均标配时钟功能。
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
性能规格
项目 | 电压输入 | 电流输入 | 电压输出 | 电流输出 |
4AD2DA | 4AD2DA | 4AD2DA | 4AD2DA | |
模拟量输入范围 | 0~5V,0~10V, -5~5V,-10~10V | 0~20mA,4~20mA -20~20mA | - | - |
最大输入 范围 | DC±15V | -40~40mA | - | - |
模拟量输出范围 | - | - | 0~5V,0~10V -5~5V,-10~10V （外部负载电阻2KΩ~1MΩ） | 0～20mA 4～20mA （外部负载电阻小于500Ω） |
数字输入范围 | - | - | 12位二进制数 | |
0~4095或-2048~2047 | 0~4095 | |||
数字输出范围 | 14位二进制数 0~16383或-8192~8191 | - | ||
分辨率 | 1/16383(14Bit)；转换数据以16进制形式存入PLC(14Bit) | 1/4095(12Bit)；转换数据以16进制形式存入PLC(12Bit) | ||
综合精确度 | 1% | |||
转换速度 | 2ms/1通道 | 2ms/1通道 | ||
模拟量用电源 | DC24V±10%，150mA | |||
外观尺寸图（单位：mm）
