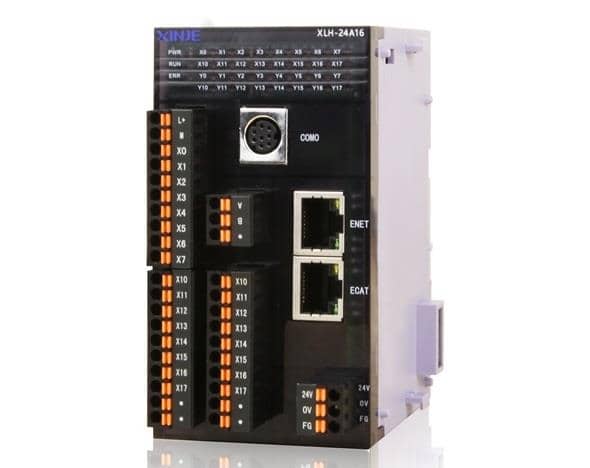

XLH系列基本单元
EtherCAT总线型PLC，支持EtherCAT总线、支持最多16个EtherCAT从站；支持4路高速脉冲输出、4路高速计数；支持在线下载功能。
产品特点
XLH系列EtherCAT总线型PLC，包含24点规格。
支持以太网通讯和EtherCAT运动总线
基本指令处理速度0.02 us ~0.05us，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）
电源规格：DC24V
支持高速计数（高达80KHz）、4轴脉冲输出（高达100KHz）等特殊功能
标配2个RJ45口（Ethernet*1+EtherCAT*1)、1个232口、1个485口
支持1~16个XD系列扩展模块，1个左扩展ED模块。
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器 混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器 混合输出 | |||
NPN型 | - | - | - | - | XLH-24A16 | - | 12点 | 12点 |
- | - | - | - | XLH-24A16L | - | 12点 | 12点 | |
注意：PNP型PLC可定制。
功能配置表
×不支持 √支持
系列及 点数 | USB口 | 232口 | 485口 | 以太 网口 | 扩展 模块 | 扩展 BD板 | 左扩展ED模块 | 高速计数 路数 | 脉冲输 出路数 （T/RT型） | 外部 中断 | EtherCAT通讯节点 | |
递增 模式 | AB相 | |||||||||||
XLH-24A16 | × | 1 | 1 | 2 | 16个 | × | 1个 | 4 | 4 | 4 | 10 | 16 |
XLH-24A16L | × | 1 | 1 | 2 | 16个 | × | 1个 | 4 | 4 | 4 | 10 | 16 |
注意：所有机型均标配时钟功能。
基本规格
