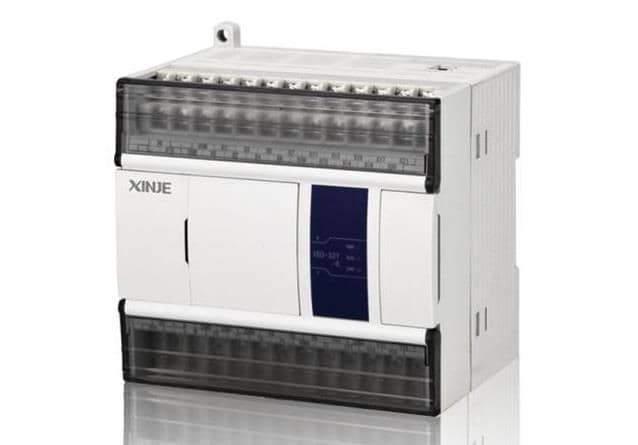

XDC系列基本单元
XD1系列经济型PLC，包含10、16、24、32点规格。适用于小点数的简单应用场合，能够满足用户的一般使用需求。速度和容量较XC系列大幅度提升。
产品特点
XDC系列运动总线型PLC，包含24、32、48、60点规格。
兼容XD3的所有功能
速度是XC系列的12倍，具备更大的内部资源空间
输入类型：NPN
输出类型：晶体管（T）
电源规格：AC220V
支持X-NET运动总线功能
支持高速计数（高达80KHz）、2轴脉冲输出（高达100KHz）等特殊功能
标配232口，用于编程下载
支持1~16个扩展模块、1个扩展ED、1~2个扩展BD
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN型 | - | XDC-24T-E | - | - | XDC-24T-C | - | 14点 | 10点 |
- | XDC-32T-E | - | - | XDC-32T-C | - | 18点 | 14点 | |
- | XDC-48T-E | - | - | XDC-48T-C | - | 28点 | 20点 | |
- | XDC-60T-E | - | - | XDC-60T-C | - | 36点 | 24点 | |
PNP 型 | - | XDC-24PT-E | - | - | XDC-24PT-C | - | 14点 | 10点 |
- | XDC-32PT-E | - | - | XDC-32PT-C | - | 18点 | 14点 | |
- | XDC-48PT-E | - | - | XDC-48PT-C | - | 28点 | 20点 | |
- | XDC-60PT-E | - | - | XDC-60PT-C | - | 36点 | 24点 | |
注意：PNP型PLC为定制机。
基本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
PORT1口 | RS232，X-NET通讯方式，连接上位机、人机界面编程或调试 |
PORT2口 | RS485/RS232，连接智能仪表、变频器等 |
PORT3口 | 扩展ED通讯口 |
安装 |
