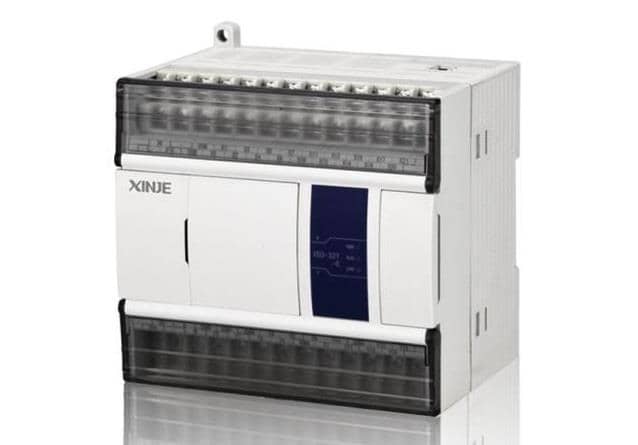

XD3系列基本单元
XD3系列标准型PLC，包含16、24、32、48、60点规格。 功能齐全，能够满足绝对多数用户的使用需求。 速度和容量较XC系列大幅度提升
输入类型：NPN
产品特点
XD3系列标准型PLC，包含16、24、32、48、60点规格。
功能齐全，能够满足绝对多数用户的使用需求。
速度和容量较XC系列大幅度提升
输入类型：NPN
输出类型：晶体管（T）、继电器（R）
电源规格：AC220V
支持X-NET现场总线功能
支持高速计数（高达80KHz）、脉冲输出（高达100KHz）、频率测量等特殊功能
标配USB口，用于编程下载
支持1~10个扩展模块、1个扩展ED、1~2个扩展BD（16点不支持）
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
N P N 型 | XD3-16R-E | XD3-16T-E | XD3-16RT-E | XD3-16R-C | XD3-16T-C | XD3-16RT-C | 8点 | 8点 |
XD3-24R-E | XD3-24T-E | XD3-24RT-E | XD3-24R-C | XD3-24T-C | XD3-24RT-C | 14点 | 10点 | |
- | XD3-24T4-E | - | - | XD3-24T4-C | - | 14点 | 10点 | |
XD3-32R-E | XD3-32T-E | XD3-32RT-E | XD3-32R-C | XD3-32T-C | XD3-32RT-C | 18点 | 14点 | |
- | XD3-32T4-E | - | - | - | - | 18点 | 14点 | |
XD3-48R-E | XD3-48T-E | XD3-48RT-E | XD3-48R-C | XD3-48T-C | XD3-48RT-C | 28点 | 20点 | |
XD3-60R-E | XD3-60T-E | XD3-60RT-E | XD3-60R-C | XD3-60T-C | XD3-60RT-C | 36点 | 24点 | |
P N P 型 | XD3-16PR-E | XD3-16PT-E | - | XD3-16PR-C | XD3-16PT-C | - | 8点 | 8点 |
XD3-24PR-E | XD3-24PT-E | XD3-24PRT-E | XD3-24PR-C | XD3-24PT-C | XD3-24PRT-C | 14点 | 10点 | |
XD3-32PR-E | XD3-32PT-E | XD3-32PRT-E | XD3-32PR-C | XD3-32PT-C | XD3-32PRT-C | 18点 | 14点 | |
- | XD3-48PT-E | - | - | XD3-48PT-C | - | 28点 | 20点 | |
- | XD3-60PT-E | - | - | XD3-60PT-C | - | 36点 | 24点 | |
注意：PNP型PLC为定制机。
