XD系列

网站首页 > XD系列 > XD系列AD/PT/DA扩展模块

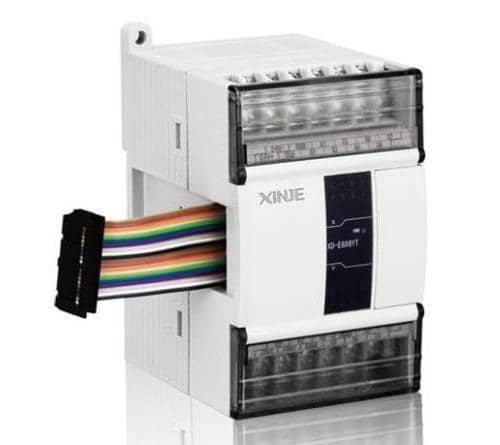

XD系列AD/PT/DA扩展模块

XD系列PLC适配模拟量右扩展模块;
XD系列PLC一般可扩展10~16个模块;
电源规格:DC24V;
16(14)位高精度模拟量输入、10位高精度模拟量输出

  1. 详细信息


产品特点

型 号

功 能

XD-E2AD2PT2DA

2通道16bit精度模拟量输入(电流、电压可选);

2通道PT100温度输入;

2通道10bit精度模拟量输出(电流、电压可选)

XD-E3AD4PT2DA

3通道14bit精度电流输入;

4通道PT100温度输入;

2通道10bit精度电压输出


XD系列PLC适配模拟量右扩展模块

XD系列PLC一般可扩展10~16个模块

电源规格:DC24V

16(14)位高精度模拟量输入、10位高精度模拟量输出

模拟量输入类型:电压、

电流可选

模拟量输出类型:电压、电流可选






1:

系列名称

XD

2:

指代扩展模块

E

3:

模拟量输入点数

2、3

4:

指代模拟量输入

AD

5:

温度输入点数

2、4

6:

指代传感器类型

PT

7:

模拟量输出点数

2

8:

指代模拟量输出

DA

基本规格

项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上

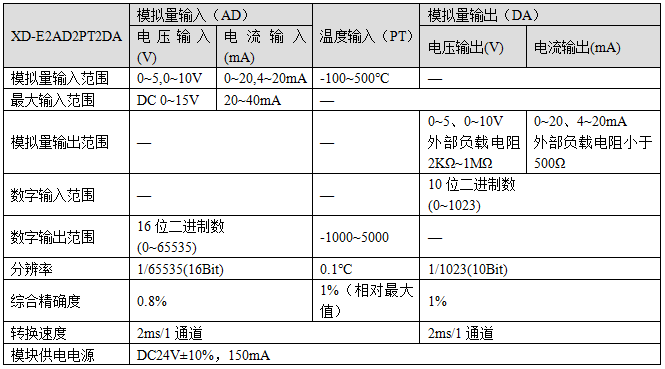

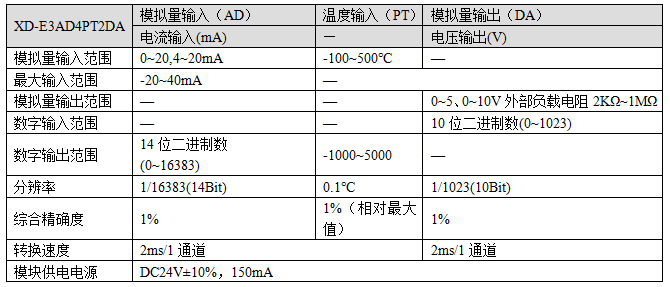

性能规格







外观尺寸图(单位:mm)

XD-E2AD2PT2DA


XD-E3AD4PT2DA
